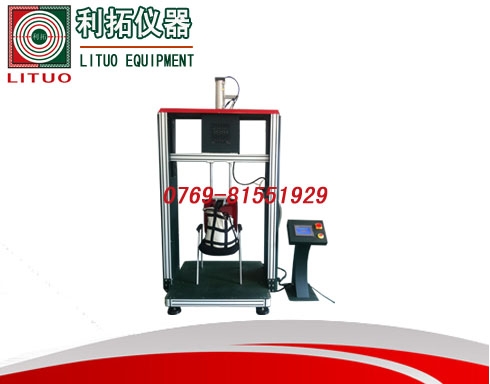

1.产品说明:
本机适用于测试坐具类产品,如椅子,凳子…。对具有座面的产品模拟其在正常使用和和习惯性误用时,受到一次性或重复性载荷的条件下所具有的强度或承受能力的试验。用于检验产品在重复使用、重复加载条件下所具有的强度。
2.符合标准:满足QB/T 2280-2007要求。
3.技术参数:
3.1.冲击袋:直径400 mm
3.2.椅座一次性冲击耐久性试验:冲击质量为102kg,冲击高度为152mm的冲击袋,冲击袋符合QB/T2280-2007附录A,1次。
3.3.椅座往复冲击耐久性试验:冲击质量为57kg,冲击高度为25mm的冲击袋,
10~30次/分,测试10万次。
3.4.座面左右弯曲交替负荷耐久性试验:两个加载点上交替加载750N,
17~30次/分,测试4万次。
3.5.测试高度:350~700mm(可调)
3.6.冲击行程:0~180 mm(可调)
3.7.荷重:75LB(34kg),100LB(45kg),125LB (57kg)
3.8.往复速度:20次/分(10~30次/分,可调)
3.9.计数器:LCD液晶显示0~99,999,999次可设定
3.10.试样限制:最高小于1000mm,最宽小于1200mm
3.11.控制系统:
单独工控控制箱,具有断点检出停机功能;
八位LCD数字,具有停/断电记忆功能;
电动高度调节传动系统;
动作控制机构:电磁铁低位得电吸合,气缸带动升高,高位失电释放;
液压缓冲,减小噪音。
4.特点:
3.4.1.能实现3种功能:座面反复冲击、座面弯曲交替耐久性试验、座面一次性冲击;
3.4.2.采用铝型材框架结构,不锈钢测试平台,结构美观大方;
3.4.3.利用电磁铁吸合和释放,完全模拟自由跌落状态,跌落过程无阻力,噪音低;
3.4.4.椅子水平方向采用“脚杯”结构保持位置,使椅子在垂直方向不受外力约束;
3.4.5.操作简易,无需任何专用工具辅助;具有停电断电记忆功能;
3.4.6.可选不同控制形式。
5.试验方法:
3.5.1.椅座往复冲击耐久性试验
3.5.1.1.将椅子适当固定在一个平台上,确保冲击位置在试验过程中不发生改变,如果有脚轮,将其旋转在最容易破坏的位置。
3.5.1.2.如果有可调部件,将所有可调部件调节至平时使用的状态。
3.5.1.3.如椅面的缓冲材料厚度小于44mm,将泡沫塑料加厚到(50±6)mm,任何用于加厚的泡沫塑料在加载(200±22)N时的压陷性能应不小于25%。
3.5.1.4.冲击袋直径约400mm,质量57kg(125LB),将之连接在循环设备上,使其可以自由下落,冲击高度25mm(距离椅面未压缩面),冲击位置为椅面中心,频率10~30次/分,10万次,可以采用等效方法进行试验。
3.5.1.5.冲击袋离椅背的距离不应超过13mm,且冲击袋下落过程中不应接触椅背。
