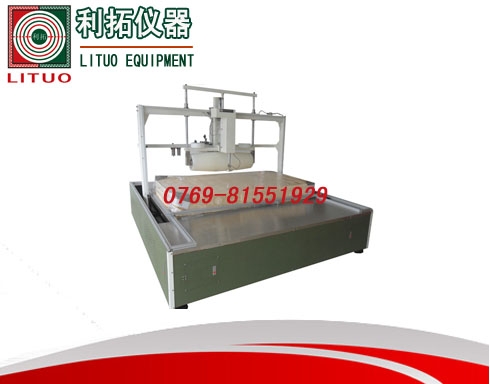

一、产品说明：本机是模拟人类睡眠中不断的翻滚而设计的机器，满足各类床垫制造商和标准的要求。用于判定床垫之品质及使用寿命，严格遵守国家标准对于力学测试的要求。适用于强力弹簧床垫、普通弹簧床垫、泡沫床垫、棕纤维弹性床垫等。
二、符合标准：该仪器符合国家标准GB/T 26706-2011《软体家具 棕纤维弹性床垫》；QB/T 1952.2-2011《软体家具 弹簧软床垫》对于力学测试的要求。
三、滚压试验技术规格
1.技术参数：1)控制器：PLC可编程控制器，日本松下伺服电机；
2)辊筒形状：圆形
3)辊筒总长度：1000±2mm（或依客户要求）
4)辊筒倒角：R30
5)辊筒最大直径：300±1mm
6)滚动速度：16±2次/min
7)测力装置精度不低于1%，尺寸装置精度不低于1mm，加载块位置偏差为±5mm
8)控制方式：PLC控制和触摸屏
9)监控方式：蜂鸣报警
10)运行精度：±0.2mm
11)滚筒材质：特殊塑料
12)马达:日本松下伺服马达
13)PLC系统：高精度PCL控制程序运行，触摸屏操作与显示
14)外观：烤漆处理
15)测试台面材质：不锈钢
16)测试台面离地面高度：500mm
17)测试床垫尺寸：2200*2000mm(长*宽）
18)滚筒数量：一个国标圆形滚筒
19)电源、功率：AC2201V 50HZ单相 约2KW
2.试验装置：滚压耐久性试验主要由辊筒和驱动装置两分部分组成，辊筒可在床垫表面做相对水平运动，辊筒表面应坚硬，光滑，无刮痕及其它表面缺陷。耐久性试验机应在静态下可通过辊筒对床垫表面施加1400±7N的力，辊筒可绕其中心轴自由转动并保持平衡。在转动过程中辊筒贴合在床垫表面上，在规定的区域循环滚动加载施力，并能在床垫表面床垫的滚压变形上下浮动，其加载频率应为16±2次/min。
3.加载试验：采用滚压耐久性试验机进行试验，试验前调整辊筒装置处于加载区域的中心线，驱动装置沿水平方向施加力量，辊筒在距床垫中心线250mm的两侧区域内沿中心轴的垂直方向做往复运动，每次加载包括往复各一次，在试验期间应采用适当的方法对床垫进行固定，防止床垫移动。
4.试验原理：采用一个滚动式加载模块置于水平放置的床垫的加载部位，以一定的频率滚动，床垫进行往复加载，以检验床垫对长期重复性滚动载荷的承受能力。
5.试验方法：
1)常温下静置停放24H；
2)测量试样的初始垫面高度；
3)进行耐久性试验，循环加载100次；
4)停放30min；
5)测量试样的垫面高度；
6)进行耐久性试验，循环加载29900次；
7)停放3H；
8)测量试样的垫面高度，并与加载100次对比高度损失。
6.PCL控制器面板功能：
1)开关键：启动，停止
2)速度设定：10-18次/分任意设定；
3)距离设定：0～1000mm可调
4)次数设定：1～50万次任意设定；
5)程序设定：进行耐久性试验，循环加载100次；16次/分速度，停放30min;程序自动进行耐久性试验，循环加载29900次；停放3H；试验结束。
四、测试垫面高度主要技术规格
1)测量垫块：测量表面为平整光滑的刚性圆柱体；
2)测量垫块直径：100mm,倒角R10；
3)垫块施力速度：100±20mm/min；
4)垂直向下力：施4N力，此时圆形垫块测量表面下表面与平板距离为床垫的垫面高度；
5)测量高度：床垫初始垫面高度,进行100次，29900次耐久试验后，分别测其垫面高度；
6)测高系统：通过软件设定力值，定速度的方式垂直向下施力，使垫块下表面接触到床垫表面，达到4N力值时自动显示高度；
7)测高，精度高，重复性好,直接与PLC触摸屏链接。
五、产品主要特点
1.该设备满足2种测试方法：铺面滚压耐久性测试，测试垫面高度试验。
2.用PLC控制，实现全自动测试结果，一键控制全自动操作化和手动两种测试模式。
3.铺面滚压耐久性试验部分采用龙门式机械结构,用大推力伺服马达以及高精密重载直线导轨作为传动件；需采用知名品牌触摸屏作为输入控制，使操作控制更人性化且简洁明了。
4.铺面耐久性试验的滚筒加载采用直线滑动轴承自由加载；耐久性试验采用加载块+直线滑动轴承自由加载, 因为仅存在直线轴承滚动磨擦,所以能保证加载力的准确性.故加载力更符合标准要求。
5.外观美观大方：全隐藏式布线，防止操作过程中的漏电及任何电源系统的危险性；承载面采用不锈钢板，表面光滑，方便加载床垫；全钢板底座，无需打孔固定地面，充分保证仪器运作时不位移，不抖动。
6.测试垫面高度试验，按标准规定的速度进行测试，到达设定力值自动停止，测试三个点求其平均值。
7.滚筒采用特殊材质，耐磨性好，表面光滑，不开裂，不变形，使用寿命长。8.滚压测试中点定位，自动寻找床垫中点，无需人工再次定位，PLC始点定位。
9.人性化的控制系统，界面简洁，功能齐全，使用高速响应的触摸屏，操作简便。
10.数据保护：断电自动保存(断电后数据可自动保存)。
